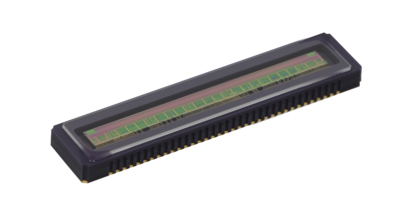

Tetra
CMOS线扫描图像传感器
Tetra是一个低成本、高容量的CMOS传感器系列，分辨率为2k、4k、8k、12k和16k，适用于多光谱，彩色和单色成像，非常适合食品分类、回收、物流、抓取和放置及其他需要低成本高效益成像的机器视觉应用。
高性能，高可靠性
Tetra传感器提供14微米x14微米像素尺寸的2k分辨率，或7微米x7微米像素尺寸的4k分辨率，最大线路速率合计可达128kHz。单色模式可以配置为输出一、二或四行，彩色模式提供红绿蓝和单色输出。传感器基于同步快门设计，使用真实相关双采样（CDS）提供低读出噪声和高动态范围。每个通道都有自己的曝光控制，便于实现白平衡。
低成本高性能解决方案
- 速度 – 合计128kHz高速成像
- 多光谱 – 独特的光谱，独立红绿蓝+近红外
- 可检测性 – 单、双或四路输出，提高信噪比
- 分辨率 – 2k、4k、8k和16k，满足各种分辨率要求
- 彩色+单色 – 输出红绿蓝+单色图像
- 同步快门 – 同步每行积分时间
应用

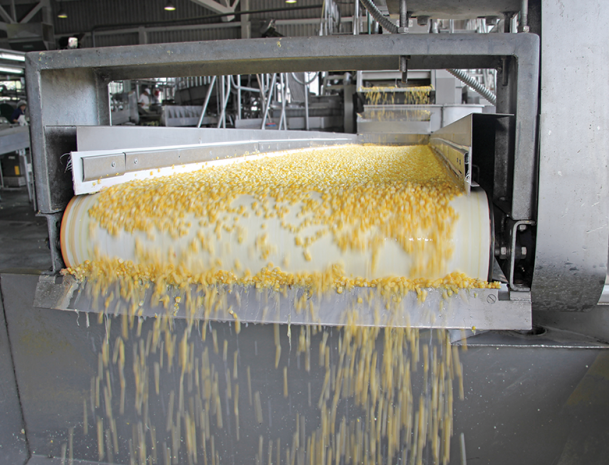

- 食品、矿物和回收分类
- 物流
- 抓取和放置
- 光谱学
| 产品 | 特征 | e2v part # |
| Tetra 2k 单色 | 2k x 4, 14 x 14um, 100kHz, mono, LVDS, 12 bit ADC, Ceramics | EV1S02KB-CLV0100-T |
| Tetra 2k 彩色+单色 | 2k x 4, 14 x 14um, 25kHz x 4, RGB+M, LVDS, 12 bit ADC, Ceramics | EV1S02KM-CLV0100-T |
| Tetra 2k 多光谱 | 2k x 4, 14 x 14um, 25kHz x 4, RGB+NIR, LVDS, 12 bit ADC, Ceramics | EV1S02KM-CLV0150-T |
| Tetra 4k 单色 | 4kx4, 7x7um, 128kHz, mono, LVDS, 12 bit ADC, Ceramics | EV1S04KB-CLV0100-T |
| Tetra 4k 彩色+单色 | 4kx4, 7x7um, 32kHzx4, RGB+Mono, LVDS, 12 bit ADC, Ceramics | EV1S04KM-CLV0100-T |
| Tetra 4k 多光谱 | 4kx4, 7x7um, 32kHzx4, RGB+NIR, LVDS, 12 bit ADC, Ceramics | EV1S04KM-CLV0150-T |
规格
| 产品 | 分辨率(像素) | 尺寸(高 x宽) | 像素尺寸 (µm) | 快门类型 |
下载
|
| 2k 单色 | 2k | 2,048 x 4 | 14 |
同步
|
产品信息 |
| 2k 彩色 + 单色 | 2k | 2,048 x 4 | 14 | 同步 | 产品信息 |
| 2k 多光谱 | 2k | 2,048 x 4 | 14 | 同步 | 产品信息 |
| 4k 单色 | 4k | 4096 x 4 | 7 | 同步 | 产品信息 |
| 4k 彩色+ 单色 | 4k | 4096 x 4 | 7 | 同步 | 产品信息 |
| 4k 多光谱 | 4k | 4096 x 4 | 7 | 同步 | 产品信息 |
